El horno de arco sumergido generalmente se refiere al horno de arco eléctrico, horno de craqueo, horno de carburo de calcio, horno de ferrosilicio, y otros equipos de fundición importantes en la industria metalúrgica. El consumo de energía eléctrica es asombroso., comúnmente conocido como “tigre eléctrico”. Las estadísticas de muchos usuarios de EAF muestran que el coste de la electricidad es tan alto como 70% en el costo de producción de los productos, lo que supone una fuerte presión para las empresas. Mejorar el nivel de eficiencia energética de los EAF y mejorar la eficiencia energética integral de los EAF es de vital importancia para el desarrollo de las empresas metalúrgicas.. En vista de este vasto mercado, Huineng Power Electric ha lanzado el ahorrador de energía del horno industrial de la serie coseino. La introducción de este proyecto abrirá un amplio espacio de mercado para la industria de eficiencia energética de China..
Después de más de un año de instalación y pruebas in situ, Los técnicos eléctricos de Huineng Power han acumulado una rica experiencia en el sitio y han recopilado una gran cantidad de datos de prueba., Sentar una base teórica y práctica sólida para el salto de la tecnología de eficiencia energética de las series de hornos industriales.. Los investigadores de eficiencia energética de Huineng Power cooperaron con varias empresas nacionales y extranjeras con amplia experiencia en el campo del control industrial para lanzar una nueva generación de sistema de control de eficiencia energética de hornos de arco Coseitop.. El nuevo sistema reforzó el efecto de ahorro de energía, superar completamente las deficiencias de los primeros productos, tomó la iniciativa en la introducción de tecnología avanzada de control industrial, y realizó el sistema de control de información integrado en el horno industrial con la aplicación exitosa del sistema, el efecto de ahorro de energía mejora significativamente. El nacimiento de este sistema de eficiencia energética proporcionará la mejor opción para lograr el ahorro de energía y la reducción del consumo., mejora de la calidad del producto, y controlar la automatización de hornos industriales en la industria metalúrgica de China.
Consumo de energía de Horno de arco eléctrico

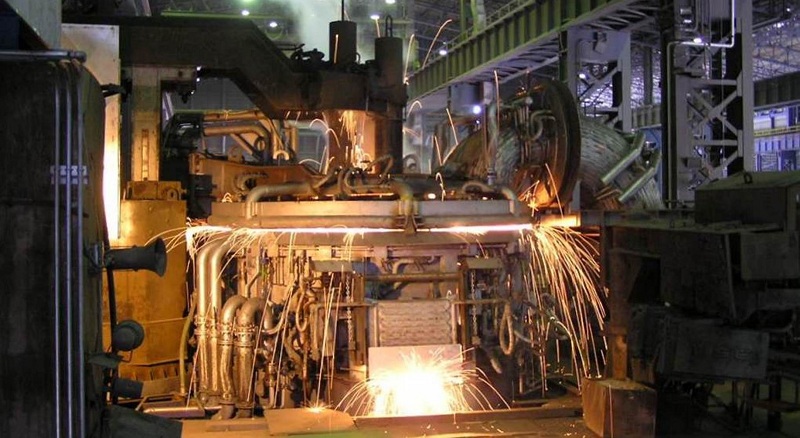

La fundición en horno de arco eléctrico utiliza el calor generado por el arco eléctrico entre el electrodo de grafito y el hierro. (hierro fundido) derretir el hierro y sobrecalentarlo. La estructura del cuerpo del EAF se muestra en la siguiente figura.:
El consumo de energía eléctrica en la red eléctrica se compone principalmente de dos partes. Una parte es la energía eléctrica generada por la descarga del horno de arco eléctrico., que es todo el consumo de energía eléctrica de la acería. La pérdida de energía de esta parte incluye principalmente la pérdida de calor del revestimiento del horno. (7% – 14%), La pérdida de calor del sistema de refrigeración por agua. (3% – 8%), Pérdida de calor causada por el llenado y la carga del horno. (2% – 3%), Pérdida de calor causada por la radiación de apertura. (1% – 2%), Pérdida de calor causada por el gas del horno a alta temperatura. (2% – 3%), Pérdida de calor causada por la radiación del electrodo. (1% – 3%). La otra parte es la pérdida de energía del cable de alto voltaje., transformador, y línea de red corta, que es un consumo de energía inútil.
Hay dos formas de mejorar la eficiencia energética de los hornos de arco eléctrico:
[1] Tecnología de supresión de armónicos transitorios y de alto orden representada por los productos de la serie coseino. Esta tecnología puede filtrar eficazmente los transitorios., aumento, y armónicos de alto orden del sistema de red eléctrica del horno de arco eléctrico, mejorar el entorno energético, mejorar la eficiencia del sistema de suministro de energía, reducir la pérdida de línea, y otros aspectos para conseguir la seguridad y el ahorro energético. Esta tecnología ha contribuido a la mejora del nivel de eficiencia energética del EAF en la fase inicial., pero sus deficiencias también son obvias:
(1) El ciclo de prueba es largo y no es fácil comparar.
(2) El efecto de ahorro de energía no es ideal.. En general, es difícil satisfacer a la mayoría de los usuarios.
[2] Con el desarrollo de la tecnología de eficiencia energética EAF, Ha surgido un sistema de control de ahorro de energía basado en tecnología de control industrial.. El objetivo de este sistema es controlar el movimiento del electrodo mediante el muestreo de los parámetros de funcionamiento del EAF y cambiar el control manual al control automático., para realizar la programación razonable del sistema de suministro de energía EAF, Para lograr el efecto de ahorro de energía.. Esta tecnología también tiene algunas desventajas.:
(1) Carece de una mejora efectiva de la calidad de la energía de todo el sistema EAF desde el punto de vista del sistema., la falta de soluciones al desperdicio de energía resultante, y la existencia de “lagunas en el consumo de energía”.
(2) La primera tecnología de control industrial no es perfecta, Hay muchos problemas como el bajo nivel de inteligencia., precisión de control insuficiente, poca confiabilidad, etcétera. Muchos usuarios sienten que el efecto de ahorro de energía no es ideal., y la tasa de fracaso es alta, A veces afectando la producción normal., por lo que el beneficio integral no es alto.
Principio de funcionamiento del sistema de control energéticamente eficiente del horno de arco eléctrico coseitop
El sistema de control de eficiencia energética del horno de arco eléctrico coseitop apunta principalmente a muchos problemas existentes en el sistema de control de electrodos existente de un horno de arco eléctrico., como desequilibrio trifásico, Control difícil del voltaje y la corriente del arco., rotura frecuente del arco y cortocircuito, etc., y el consumo de energía inútil en el consumo de energía eléctrica es grande. Desde el punto de vista del control automático., Este artículo toma este aspecto como punto de partida y optimiza y transforma esta parte clave del desperdicio de energía eléctrica para lograr el objetivo de ahorro de energía.. Puede ingresar los parámetros correspondientes en el sistema de control de eficiencia energética del horno de arco eléctrico en forma digital de acuerdo con la potencia requerida por el operador de campo en cada etapa del proceso del horno de arco eléctrico., e ingresar el voltaje, actual, fuerza, y zona muerta dentro del horno de arco eléctrico sistema de control de eficiencia energética en forma digital de acuerdo a la potencia requerida por el operador de campo en cada etapa del proceso del horno de arco eléctrico. El sistema almacena automáticamente estos parámetros., y mide automáticamente la situación real en el sitio Los parámetros de operación y los datos de la red se ajustan automáticamente de acuerdo con los parámetros de proceso estándar para adaptarse a las diferentes condiciones de trabajo del horno de arco eléctrico, para lograr una cooperación precisa, Realizar la optimización del control del sistema., maximizar el potencial de mejora de la eficiencia energética, y crear tantos beneficios económicos como sea posible para los usuarios. El sistema funciona de manera confiable y tiene múltiples modos de protección., que puede eliminar completamente las preocupaciones de los usuarios.
